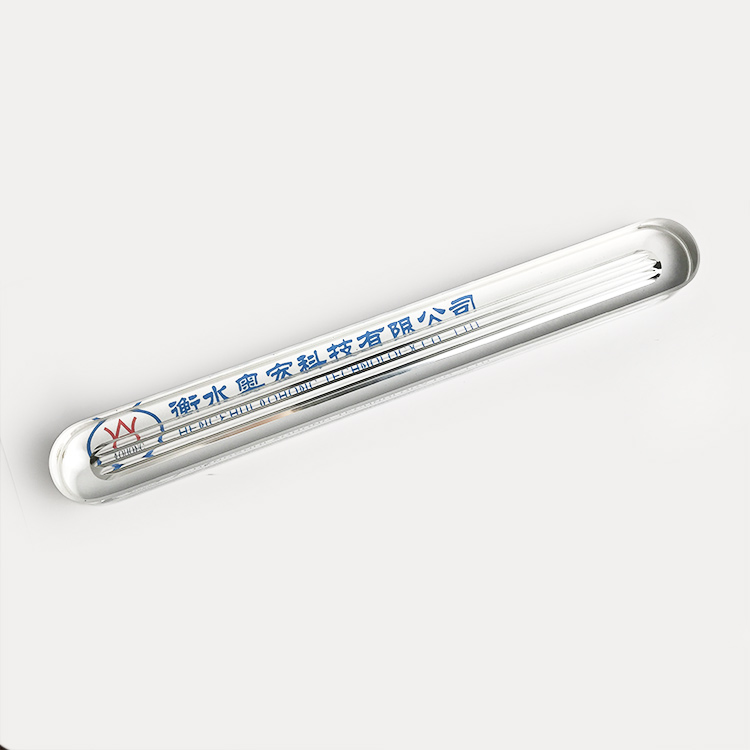

Reflexspiegelglas

Das Reflex -Level -Messglas wird aus hohem Borosilikat hergestellt. Sie werden für die Wasserposition in Kessel in Kessel verwendet. Reflex Typ Einer Seite Die mittlere Kammer ist mit geformten Rillen in 90 ° -Winkeln ausgestattet. Der Formprozess erhöht den Widerstand der Glasuove zu tragen. Die Haut, die das Glas während des Formens erreicht, verleiht ihm maximale Glätte und Härte. Dies macht es extrem resistent gegen den Angriff von Kesselwasser.

Mit dem Dichtungsschutz kann es mit allen Medien bei Betriebsbedingungen bis zu 4 MPa und Temperaturen bis zu 400 ° C verwendet werden.

Ein Reflexmessglas ist eine Art von Levelindikator, die in industriellen Anwendungen verwendet wird, um den Flüssigkeitsspiegel in einem Tank oder Gefäß zu messen. Es besteht aus einem Reflexmessglas mit einer Reihe von Prismen oder Rillen auf der Innenfläche.

So funktioniert das:

1. Installation: Das Reflexmessglas ist vertikal an der Seite des Tanks oder des Gefäßes installiert. Es ist durch zwei Isolationsventile mit dem Tank verbunden, einer oben und einen unten.

2. Flüssigkeitsfüllung: Die Flüssigkeit im Tank füllt das Messglas durch das Bodenisolationsventil. Der Flüssigkeitsspiegel im Messglas entspricht dem Flüssigkeitsniveau im Tank.

3. Beobachtung: Der Bediener kann den Flüssigkeitsspiegel beobachten, indem er das Messglas betrachtet. Der Flüssigkeitsspiegel wird durch die Grenzfläche zwischen Flüssigkeit und Gas (normalerweise Luft) darüber angezeigt.

4. Reflexprinzip: Die Prismen oder Rillen auf der Innenoberfläche des Messglas fungieren als Spiegel. Wenn die Flüssigkeit vorhanden ist, reflektieren die Prismen oder Rillen das Licht und erscheinen dunkel. Wenn es keine Flüssigkeit gibt, lassen die Prismen oder Rillen das Licht durchlaufen und hell erscheinen.

5. Lesen Sie die Ebene: Der Flüssigkeitsniveau wird durch Beobachtung der Grenzfläche zwischen den dunklen und hellen Abschnitten des Messglas bestimmt. Der Bediener kann die Ebene lesen, indem die Schnittstelle mit einem Skala oder einem Referenzpunkt auf dem Messglas ausgerichtet ist.

6. Wartung: Eine regelmäßige Wartung ist erforderlich, um sicherzustellen, dass das Messgerät sauber und frei von Einlagen oder Verunreinigungen ist, die die Sichtbarkeit des Flüssigkeitsspiegels behindern können. Die Reinigung kann mit geeigneten Reinigungsmitteln und Werkzeugen erfolgen.

Es ist wichtig zu beachten, dass Reflexmessglas zum Messen klarer oder transparenter Flüssigkeiten geeignet ist. Wenn die Flüssigkeit undurchsichtig ist oder Feststoffe enthält, kann ein alternativer Typ von Levelindikator, wie z.
